Principper for design af kuglemøller

 Kuglemøllen er et vigtigt stykke udstyr i mange industrier, fra minedrift og cementproduktion til keramik og lægemidler.
 Dens funktion er at reducere størrelsen på faste materialer gennem en kombination af slag og slibning. Dette kapitel dykker ned i de grundlæggende principper for design af kuglemøller med det formål at give en omfattende forståelse af de faktorer, der påvirker dens ydeevne og effektivitet.

Grundlæggende principper for drift

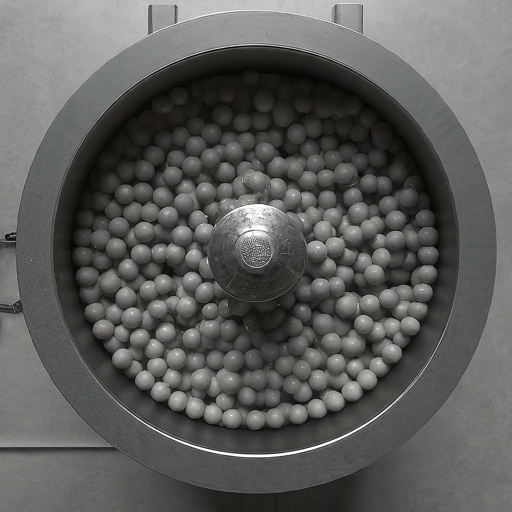

En kuglemølle er i bund og grund en roterende cylindrisk skal, der er delvist fyldt med kværnmedier, typisk stålkugler. Når møllen roterer, løftes kværnmedierne af centrifugalkraften og falder ned for at ramme det materiale, der skal formales. Dette sammen med sliddet, der forårsages af, at slibemedierne gnider mod hinanden og materialet, resulterer i størrelsesreduktion.
Kilde-ikon
Kilde-ikon

Kritisk hastighed

En kritisk parameter i kuglemølledrift er den kritiske hastighed. Den defineres som den omdrejningshastighed, hvor kværnmediet lige akkurat begynder at centrifugere og danne et kontinuerligt ringformet lag på møllens indervæg. Drift over den kritiske hastighed fører til en centrifugerende virkning, mens der under den hersker en kaskadevirkning. Valget af driftshastighed afhænger af de ønskede formalingsforhold.
Kilde-ikon

Krav til effekt

Den strøm, der tilføres en kuglemølle, bruges til at overvinde friktionstab, løfte slibemedierne og den egentlige slibeproces. Den effekt, der kræves til formaling, påvirkes af faktorer som foderstørrelse, ønsket produktfinhed, møllestørrelse og den specifikke energi, der kræves til det materiale, der formales.
Overvejelser om design
Møllens dimensioner

Dimensionerne på en kuglemølle, herunder diameter og længde, har stor indflydelse på dens ydeevne. En længere mølle giver generelt mere maletid, hvilket resulterer i et finere produkt. Men for stor længde kan føre til uensartet formaling. Diameteren påvirker kværnmediets løftehøjde og anslagsenergien.
Kilde-ikon

Design af mølleforing

Mølleforingen spiller en afgørende rolle i formalingsprocessen. Den beskytter mølleskallen mod slitage og påvirker formalingen. Foringens design, herunder dens form, materiale og placeringen af løftestænger, påvirker formalingseffektiviteten og strømforbruget.

Slibemedier

Valget af slibemedier er afgørende. Faktorer, der skal overvejes, omfatter materialets hårdhed, densitet og slidstyrke. Størrelsen og mængden af slibemedier påvirker også slibeeffektiviteten. En passende kombination af mediestørrelser kan optimere slibeprocessen.

Tilførsel og udledning

Tilførsels- og udløbssystemerne er vigtige komponenter i en kuglemølle. Indføringssystemet skal sikre en ensartet fordeling af materialet i møllen. Udløbssystemet skal effektivt fjerne det malede produkt uden at påvirke formalingsprocessen.

Evaluering af ydeevne

En kuglemølles ydeevne evalueres typisk ud fra parametre som produktfinhed, strømforbrug og formalingseffektivitet. Der findes forskellige empiriske og teoretiske modeller til at forudsige kuglemøllens ydeevne.
Bonds arbejdsindeks

Bonds arbejdsindeks er en udbredt empirisk parameter til at estimere den effekt, der kræves til formaling af et givet materiale. Det bestemmes gennem laboratorietest og kan bruges til at forudsige strømforbruget i en kuglemølle i fuld skala.
Kilde-ikon

Kinetik for formaling

Slibekinetik undersøger hastigheden af partikelstørrelsesreduktion i en kuglemølle. Det indebærer en analyse af de faktorer, der påvirker formalingshastigheden, såsom møllehastighed, mediebelastning og foderegenskaber.
Opskalering og optimering

Opskalering af en kuglemølle fra laboratorieskala til industriel skala kræver nøje overvejelse af forskellige faktorer, herunder geometrisk lighed, effektskalering og materialeegenskaber. Optimering af kuglemøllens ydeevne indebærer finjustering af driftsparametre og designvariabler for at opnå de ønskede produktegenskaber og samtidig minimere energiforbruget.
Konklusion

Designet af en kuglemølle er en kompleks proces, der involverer mange indbyrdes forbundne faktorer. En grundig forståelse af de grundlæggende principper kombineret med praktisk erfaring er afgørende for at opnå optimal ydeevne. Ved nøje at overveje de faktorer, der er diskuteret i dette kapitel, kan ingeniører designe og drive kuglemøller effektivt til forskellige anvendelser.

Bemærk: Dette er en generel oversigt over designprincipper for kuglemøller. En mere dybdegående analyse ville kræve, at man dykkede ned i specifikke aspekter som f.eks. materialeegenskaber, malemekanismer og avancerede modelleringsteknikker. Derudover ville praktiske casestudier og eksperimentelle data berige forståelsen af kuglemøllers adfærd.
